Типовой проект здания шириной 22 метра с покрытием из прокатных балок
Проект разработан для строительства промышленных и складских зданий с использованием несущих конструкций из прокатных металлических элементов. Решение обеспечивает высокую надёжность при оптимальной металлоёмкости и технологичности монтажа.
Конструктивная схема позволяет адаптировать здание под различные производственные задачи при сохранении стабильных эксплуатационных характеристик и заводского качества изготовления элементов.
Конструктивные особенности

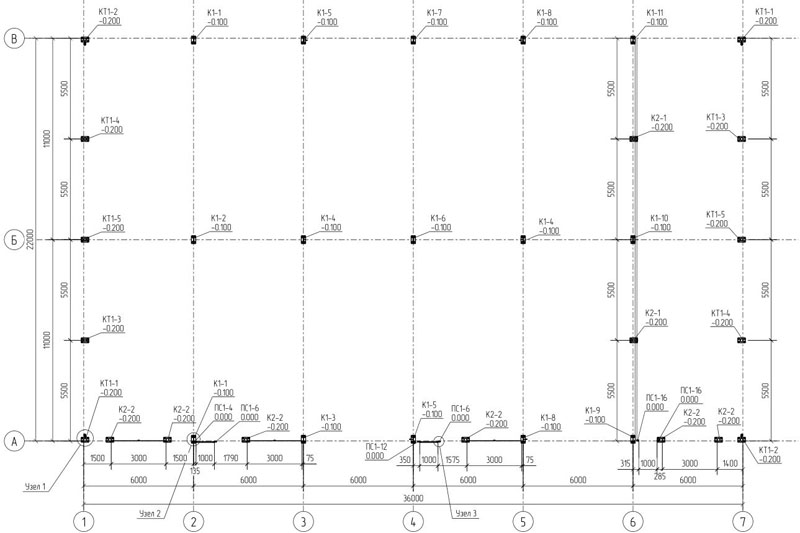

- Шаг колонн — 6 м
- Уклон кровли — 10%
- Максимальная длина здания — до 66 м
- Высота в чистоте — до 4,55 м
- Несущие элементы покрытия — прокатные балки
- Болтовые соединения заводского изготовления

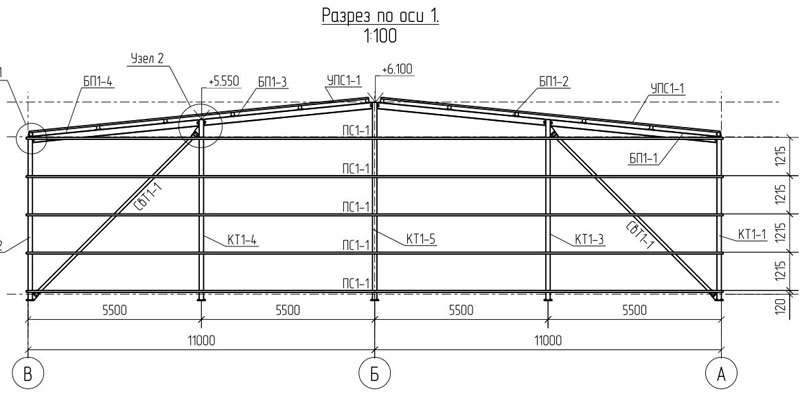

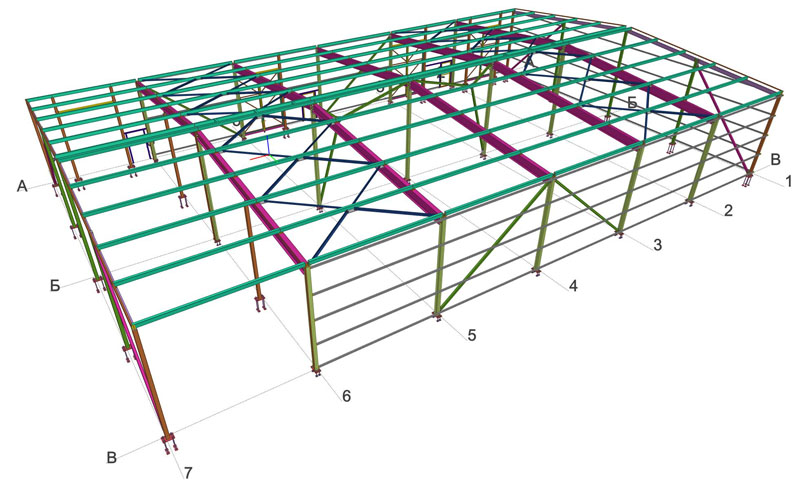

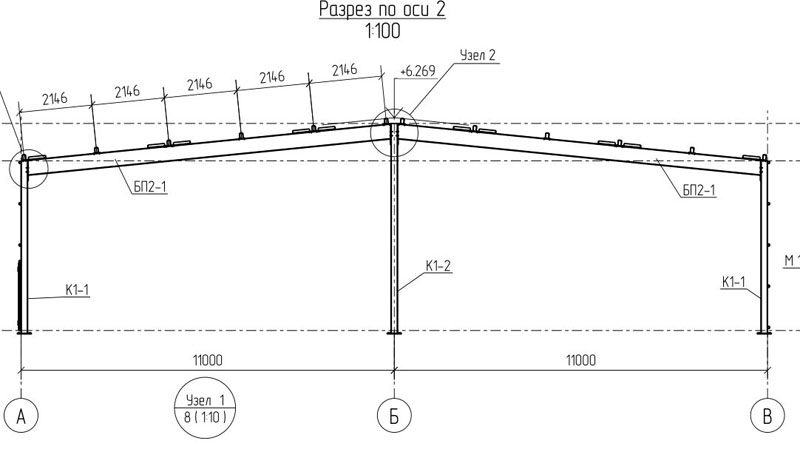

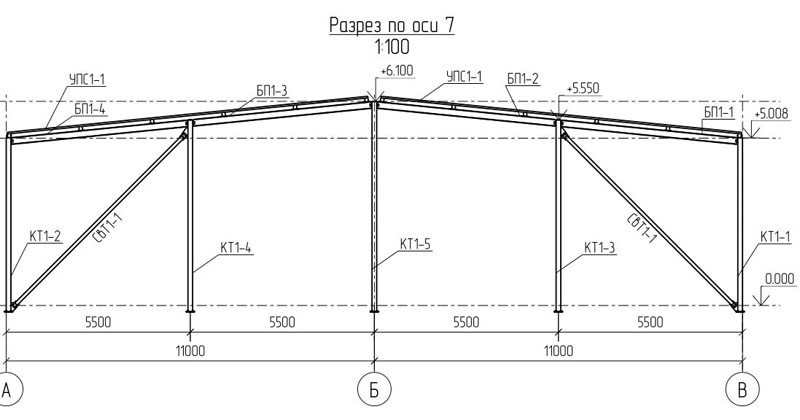

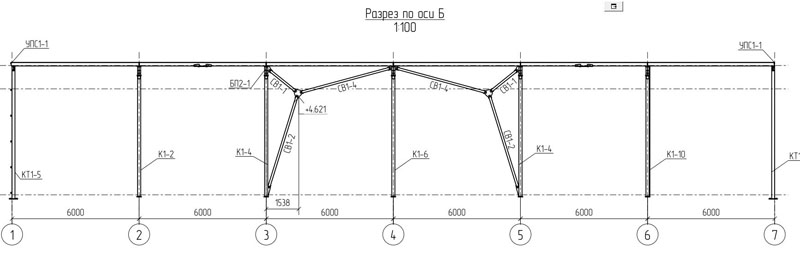

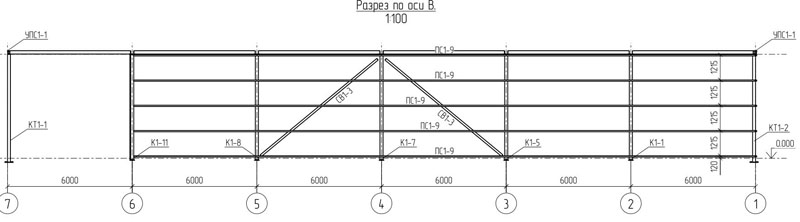

Каркас здания
Несущая система выполнена из прокатного стального профиля (двутавры, швеллеры, профильные трубы), обеспечивающего жёсткость и долговечность конструкции при интенсивной эксплуатации.

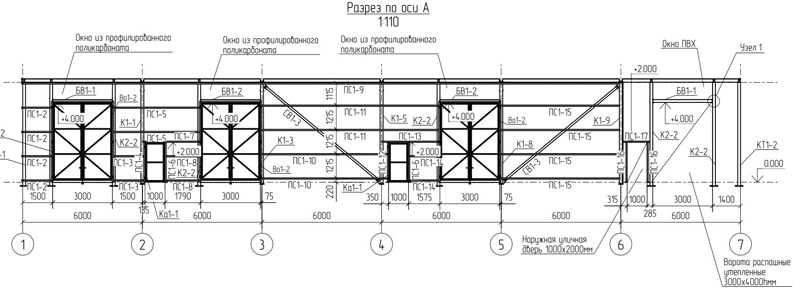

Ограждающие конструкции
Проект предусматривает использование сэндвич-панелей либо профилированного листа в зависимости от требований к теплоизоляции и назначению объекта. Возможна реализация как утеплённых, так и холодных решений.
- Кровля — утепление 150 мм
- Стены — утепление 100 мм
- Ленточное остекление 1000–1200 мм
Фундаменты
Конструктив предусматривает столбчатый фундамент, адаптированный под нагрузки металлического каркаса и особенности грунтовых условий площадки строительства.
Дополнительные характеристики
- Снеговые районы — I, II, III
- Ветровые районы — I, II, III
- Заводское изготовление всех элементов
- Универсальность применения в промышленном строительстве
Особенности проекта
Проект ориентирован на серийное строительство зданий промышленного назначения с акцентом на надёжность конструкций и технологичность монтажа на объекте.
